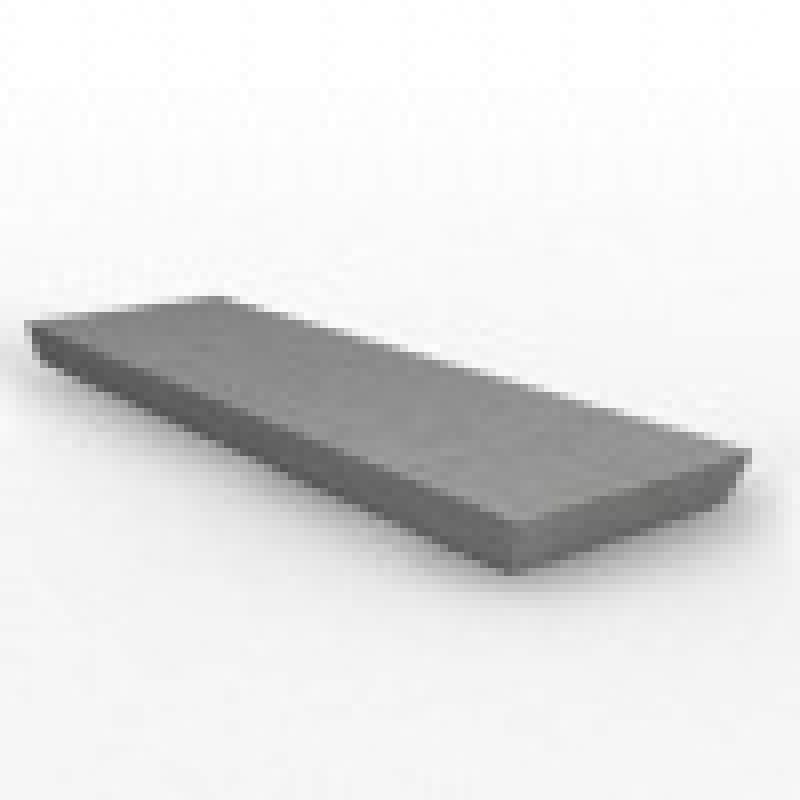

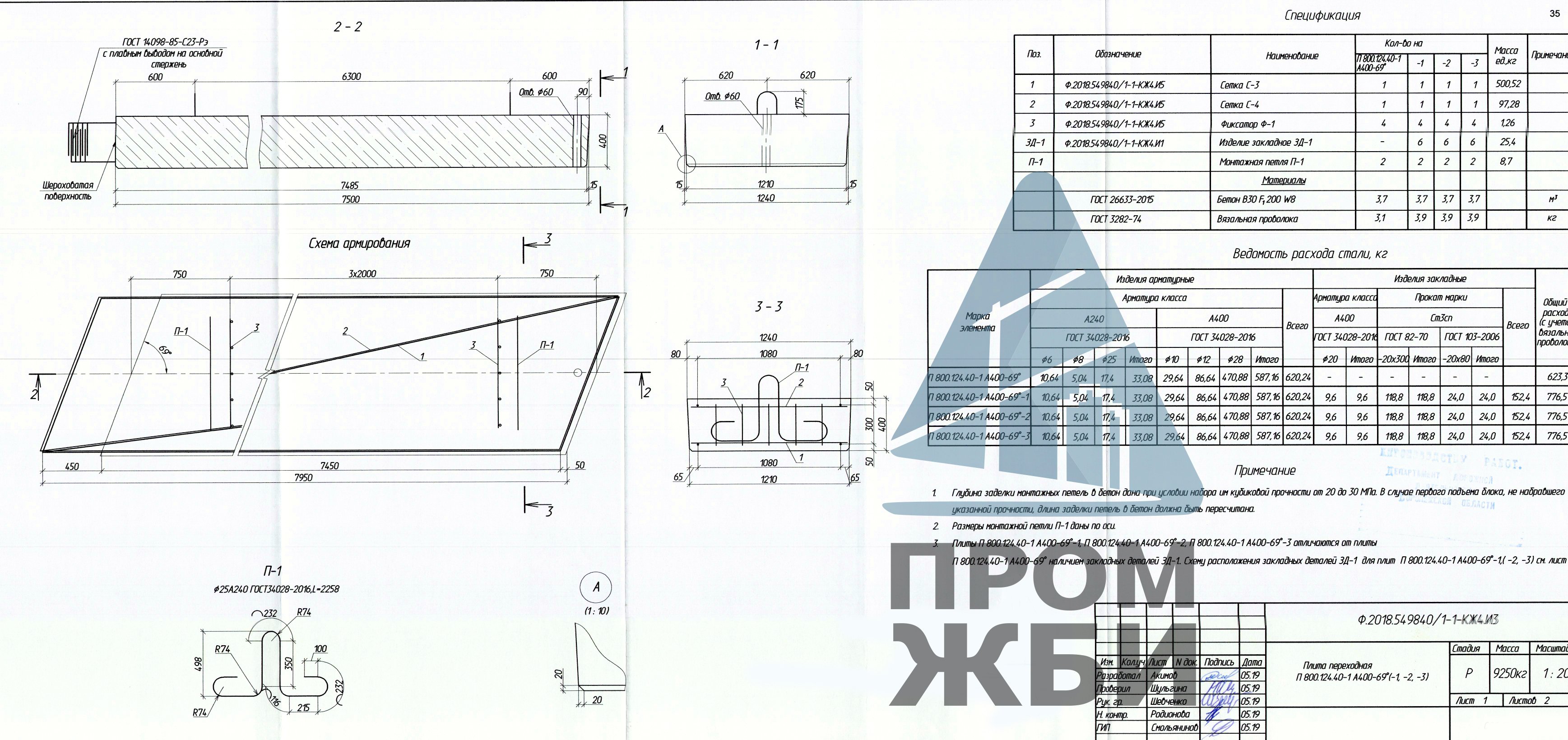

Плиты переходные железобетонные

Переходные ж.б. плиты обладают высокой прочностью, используется в качестве соединения пересечений между насыпью мостов и других сооружений. Переходная железобетонная плита находится в зоне проезжай части, крепиться на стенку устоя или модуль пролетного изделия, и с другой стороны опирается на насыпь подхода.

Плита несет распределительный характер нагрузки, непосредственно на протяжении всего моста. Готовая конструкция плиты должна выдерживать нагрузки классности А11, по всей своей ширине, также точечную нагрузку НК-80.

Принятые условные обозначения: Серия 3.503.1-96, Серия 3.503.1-41, выпуск 2

П - плита;
xxx.nnn.pp:
xxx - длина;
nnn - ширина;
pp - высота;
L - длина плиты;
B - ширина плиты;
H - высота плиты.

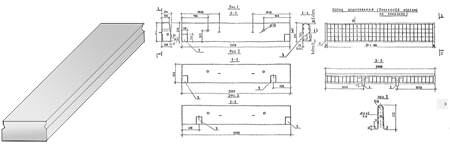

Методы производства осуществляются в соответствии с сериями 3.503.1-96, выпуск 1-1 и 3.503.1-41, выпуск 2, переходные ж.б. плиты, которые применяются на поверхности, изготавливаются из сборных плит и полностью покрываются монолитом, плиты, которые заглубляются, производим с монолитом на поверхности, остальная часть остается в открытом виде с выводом наружной арматуры. Также можно выделить отдельную плиту сопряжения, ее изготавливают с выводом арматуры со всех сторон крепления, что ускоряет монтаж, снижает затраты на проект, улучшает прочность общей структуры моста, как единой системы. От толщины плит будет зависеть максимально возможная нагрузка от проезжающего транспорта.

плиты переходные

Цена по запросу. Наличие по запросу.

Скачать каталог

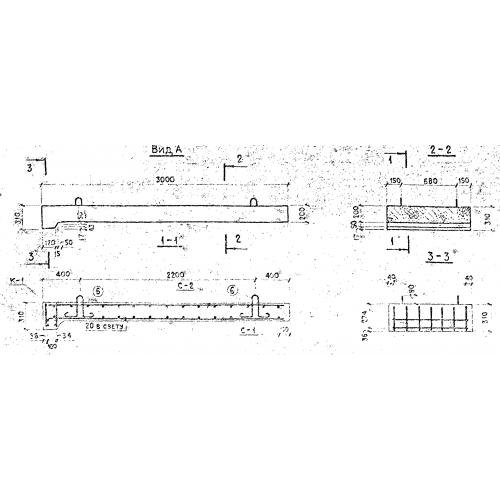

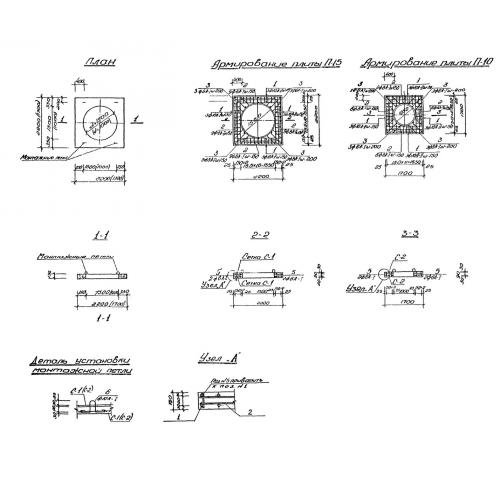

Переходные плиты Серия 3.503.1-96, выпуск 1-1

Наименование	Номенклатура	Габариты (мм.)	Масса (т.)
Переходные плиты	П 400.120.25	3950х1240х250	2,7
	П 400.121.15	3950х1240х150	1,83
	П 400.124.15	4000х1240х150	1,825
	П 400.124.15 AIII	4000х1240х150	1,825
	П 400.124.15-TAII	4000х1240х150	1,825
	П 400.124.15-TAIII	4000х1240х150	1,825
	П 400.124.25	3950х1240х250	2,7
	П 400.124.25-AIII	3950х1240х250	2,7
	П 400.124.25-TAII	3950х1240х250	2,7
	П 400.124.25-TAIII	3950х1240х250	2,7
	П 400.124.25.7-AIII	3950х1240х250	2,7
	П 400.98.15	4000х980х150	1,425
	П 400.98.15-AIII	4000х980х150	1,425
	П 400.98.15-TAII	4000х980х150	1,425
	П 400.98.15-TAIII	4000х980х150	1,425
	П 400.98.25	3950х980х250	2,125
	П 400.98.25-AIII	3950х980х250	2,125
	П 400.98.25-TAII	3950х980х250	2,125
	П 400.98.25-TAIII	3950х980х250	2,125
	П 400.98.25-4	3950х980х250	2,125
	П 400.98.25-4 AIII	3950х980х250	2,125
	П 400.98.25.6-AIII	3950х980х250	2,125
	П 400.98.25.7-AIII	3950х980х250	2,125
	П 600.124.15	6000х1240х150	2,75
	П 600.124.15-AIII	6000х1240х150	2,75
	П 600.124.15-TAII	6000х1240х150	2,75
	П 600.124.15-TAIII	6000х1240х150	2,75
	П 600.124.30	5950х1240х300	5,0
	П 600.124.30-AIII	5950х1240х300	5,0
	П 600.124.30-TAII	5950х1240х300	5,0
	П 600.124.30-TAIII	5950х1240х300	5,0
	П 600.124.30.7-AIII	5950х1240х300	5,0
	П 600.98.15	600х600х4000	2,15
	П 600.98.15 - AIII	600х600х4000	2,15
	П 600.98.15 - TAII	600х600х4000	2,15
	П 600.98.15 - TAIII	600х600х4000	2,15
	П 600.98.30	5950х980х300	4,0
	П 600.98.30-AIII	5950х980х300	4,0
	П 600.98.30-TAII	5950х980х300	4,0
	П 600.98.30-TAIII	5950х980х300	4,0
	П 600.98.30.4-AIII	5950х980х300	4,0
	П 600.98.30.7-AIII	5950х980х300	4,0
	П 800.124.20	8000х1240х200	4,875
	П 800.124.20-AIII	8000х1240х200	4,875
	П 800.124.20-TAII	8000х1240х200	4,875
	П 800.124.20-TAIII	8000х1240х200	4,875
	П 800.124.40	7950х1240х400	9,25
	П 800.124.40-AIII	7950х1240х400	9,25
	П 800.124.40-TAII	7950х1240х400	9,25
	П 800.124.40-TAIII	7950х1240х400	9,25
	П 800.98.20	8000х980х200	3,9
	П 800.98.20-AIII	8000х980х200	3,9
	П 800.98.20-TAII	8000х980х200	3,9
	П 800.98.20-TAIII	8000х980х200	3,9
	П 800.98.40	7950х980х400	7,25
	П 800.98.40-AIII	7950х980х400	7,25
	П 800.98.40-TAII	7950х980х400	7,25
	П 800.98.40-TAIII	7950х980х400	7,25
	П 800.98.40.4-AIII	7950х980х400	7,25
	П 800.98.40.7-AIII	7950х980х400	7,25
Плиты переходные тротуарные	ПТ200.75.15-ТА	2000х750х225	0,55
	ПТ200.100.15-ТА	2000х1000х225	0,75
	ПТ200.150.15-ТА	2000х1500х225	1,1
Плиты переходные косые	ПК400.124.15	4000х1240х150	1,83
	ПК400.124.15-ТА-50	504х1240х225	1,83
	ПК400.124.15-ТА-55	4870х1240х225	1,83
	ПК400.124.15-ТА-60	4720х1240х225	1,83
	ПК400.124.15-ТА-65	4580х1240х225	1,83
	ПК400.124.15-ТА-75	4330х1240х225	1,83
	ПК400.124.25	4000х1240х250	2,7
	ПК400.124.25-ТА-50	4930х1240х325	2,7
	ПК400.124.25-ТА-55	4770х1240х325	2,7
	ПК400.124.25-ТА-60	4620х1240х325	2,7
	ПК400.124.25-ТА-65	4490х1240х325	2,7
	ПК400.124.25-ТА-75	4260х1240х325	2,7
	ПК400.98.15	4000х980х150	1,43
	ПК400.98.15-ТА-50	4820х980х225	1,43
	ПК400.98.15-ТА-55	4690х980х225	1,43
	ПК400.98.15-ТА-60	4570х980х225	1,43
	ПК400.98.15-ТА-65	4460х980х225	1,43
	ПК400.98.15-ТА-75	4260х980х225	1,43
	ПК400.98.25	4000х980х250	2,2
	ПК400.98.25-ТА-50	4720х980х325	2,2
	ПК400.98.25-ТА-55	4590х980х325	2,2
	ПК400.98.25-ТА-60	4480х980х325	2,2
	ПК400.98.25-ТА-65	4380х980х325	2,2
	ПК400.98.25-ТА-75	4200х980х325	2,2
	ПК600.124.15	6000х1240х150	2,75
	ПК600.124.15-ТА-50	7040х1240х225	2,75
	ПК600.124.15-ТА-55	6870х1240х225	2,75
	ПК600.124.15-ТА-60	6720х1240х225	2,75
	ПК600.124.15-ТА-65	6580х1240х225	2,75
	ПК600.124.15-ТА-75	6330х1240х225	2,75
	ПК600.124.30	6000х1240х300	5,1
	ПК600.124.30-ТА-50	6930х1240х400	5,1
	ПК600.124.30-ТА-55	6770х1240х400	5,1
	ПК600.124.30-ТА-60	6620х1240х400	5,1
	ПК600.124.30-ТА-65	6490х1240х400	5,1
	ПК600.124.30-ТА-75	6260х1240х400	5,1
	ПК600.98.15	6000х980х150	2,15
	ПК600.98.15-ТА-50	3820х980х225	2,15
	ПК600.98.15-ТА-55	6690х980х225	2,15
	ПК600.98.15-ТА-60	6570х980х225	2,15
	ПК600.98.15-ТА-65	6460х980х225	2,15
	ПК600.98.15-ТА-75	6260х980х225	2,15
	ПК600.98.30	6720х980х300	4,0
	ПК600.98.30-ТА-50	6720х980х380	4,0
	ПК600.98.30-ТА-55	6590х980х380	4,0
	ПК600.98.30-ТА-60	6480х980х380	4,0
	ПК600.98.30-ТА-65	6380х980х380	4,0
	ПК600.98.30-ТА-75	6200х980х380	4,0
	ПК800.124.20	8000х1240х200	4,9
	ПК800.124.20-ТА-50	9040х1240х300	4,9
	ПК800.124.20-ТА-55	8870х1240х300	4,9
	ПК800.124.20-ТА-60	8720х1240х300	4,9
	ПК800.124.20-ТА-65	8580х1240х300	4,9
	ПК800.124.20-ТА-75	8330х1240х300	4,9
	ПК800.124.40	8000х1240х400	9,3
	ПК800.124.40-ТА-50	8930х1240х580	9,3
	ПК800.124.40-ТА-55	8770х1240х580	9,3
	ПК800.124.40-ТА-60	8620х1240х580	9,3
	ПК800.124.40-ТА-65	8490х1240х580	9,3
	ПК800.124.40-ТА-75	8260х1240х580	9,3
	ПК800.98.20	8000х980х200	3,9
	ПК800.98.20-ТА-50	8820х980х280	3,9
	ПК800.98.20-ТА-55	8690х980х280	3,9
	ПК800.98.20-ТА-60	8570х980х280	3,9
ПК800.98.20-ТА-65	8460х980х280	3,9
ПК800.98.20-ТА-75	8260х980х280	3,9
ПК800.98.40	8000х980х400	7,3
ПК800.98.40-ТА-50	8720х980х575	7,3
ПК800.98.40-ТА-55	8590х980х575	7,3
ПК800.98.40-ТА-60	8480х980х575	7,3
ПК800.98.40-ТА-65	8380х980х575	7,3
ПК800.98.40-ТА-75	8200х980х575	7,3
Плиты тротуарные косые	ПТК200.100.15-ТА-50	2840х1000х225	0,75
	ПТК200.100.15-ТА-55	2700х750х225	0,55
	ПТК200.100.15-ТА-60	2580х750х225	0,55
	ПТК200.100.15-ТА-65	2470х750х225	0,55
	ПТК200.100.15-ТА-75	2270х750х225	0,55
	ПТК200.150.15-ТА-50	3260х1500х225	1,1
	ПТК200.150.15-ТА-55	3050х1500х225	1,1
	ПТК200.150.15-ТА-60	2870х1500х225	1,1
	ПТК200.150.15-ТА-65	2700х1500х225	1,1
	ПТК200.150.15-ТА-75	2400х1500х225	1,1
	ПТК200.75.15-ТА-50	2630х750х225	0,55
	ПТК200.75.15-ТА-55	2530х750х225	0,55
	ПТК200.75.15-ТА-60	2440х750х225	0,55
	ПТК200.75.15-ТА-65	2350х750х225	0,55
	ПТК200.75.15-ТА-75	2200х750х225	0,55

Блоки переходных плит Серия 3.503.1-53, Выпуск 1

Наименование	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
П1	4000	980	150	1400
П2	4000	1240	150	1800
П3	6000	980	200	3000

Переходные плиты автодорожных мостов Серия 3.503.1-57 Выпуск 1

Наименование	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
П1	4000	980	150	1400
П2	4000	1240	150	1800
П3	6000	980	200	3000

Плиты переходные Серия 3.501-61

Наименование	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
ПП	2350	1230	2100	5500

Плиты сопряжения серия 3.503.1-41, выпуск 2

Наименование	Длина, мм	Ширина, мм	Высота, мм	Вес, кг	Объем, куб.м
П1-4м-AIII	4000	980	345	2350	0,94
П1-6м-AIII	6000	980	410	4250	1,7
П1-8м-AIII	8000	980	540	7700	3,1
П1-8м-AIII	8000	980	540	7550	3,06
П2-4м-AIII	4000	1240	350	3000	1,2
П2-6м-AIII	6000	1240	420	5500	2,2
П2-8м-AIII	8000	1240	550	10300	4,1
П3-4м-AIII	4000	980	250	1400	0,57
П3-6м-AIII	6000	980	300	2900	1,15
П3-8м-AIII	8000	980	300	3900	1,54
П4-4м-AIII	4000	1240	255	1800	0,73
П4-6м-AIII	6000	1240	310	3700	1,47
П4-8м-AIII	8000	1240	320	4900	1,96
ПК1-4м-AII	4000	980	315	2350	0,94
ПК1-6м-AII	6000	980	410	4250	1,7
ПК1-6м-AIII	6000	980	410	4250	1,7
ПК1-8м-AII	8000	980	540	7650	3,08
ПК1-8м-AIII	8000	980	540	7650	3,08
ПК1-м-AIII	4000	980	315	2350	0,94
ПК2-4м-AII	4000	1240	345	300	1,2
ПК2-4м-AIII	4000	1240	345	300	1,2
ПК2-6м-AII	6000	1240	410	5500	2,2
ПК2-6м-AIII	6000	1240	410	5500	2,2
ПК2-8м-AII	8000	1240	540	10300	4,1
ПК2-8м-AIII	8000	1240	540	10300	4,1
ПК3-4м-AII	4000	980	250	1400	0,58
ПК3-4м-AIII	4000	980	250	1400	0,58
ПК3-6м-AII	6000	980	300	2900	1,16
ПК3-6м-AIII	6000	980	300	2900	1,16
ПК3-8м-AII	8000	980	300	3900	1,54
ПК3-8м-AIII	8000	980	300	3900	1,54
ПК4-4м-AII	4000	1240	250	1800	0,73
ПК4-4м-AIII	4000	1240	250	1800	0,73
ПК4-6м-AII	6000	1240	310	3700	1,47
ПК4-6м-AIII	6000	1240	310	3700	1,47
ПК4-8м-AII	8000	1240	320	4900	1,96
ПК4-8м-AIII	8000	1240	320	4900	1,96

В зависимости от назначения моста плиты изготавливают с различными нормами входящих материалов, учитывая при необходимости, помимо внешнего воздействия, приходящего с торца, воздействие боковым ветров или сейсмической активности. Также помимо горизонтальных переходных плит, плиты бывают с различными изгибами и нестандартных конструкций. От правильности расчетов зависит нормальное распределение нагрузок на опоры, что в свою очередь гарантирует долговечность мостового сооружения. Наш завод ПК “Пром ЖБИ” производит переходные плиты различных размеров по стандартам ЖБИ изделий или по Вашим чертежам.
